Cистема контроля игрового времени до 5 столов Smart Ball SB101-05

Нажмите на изображение для увеличения

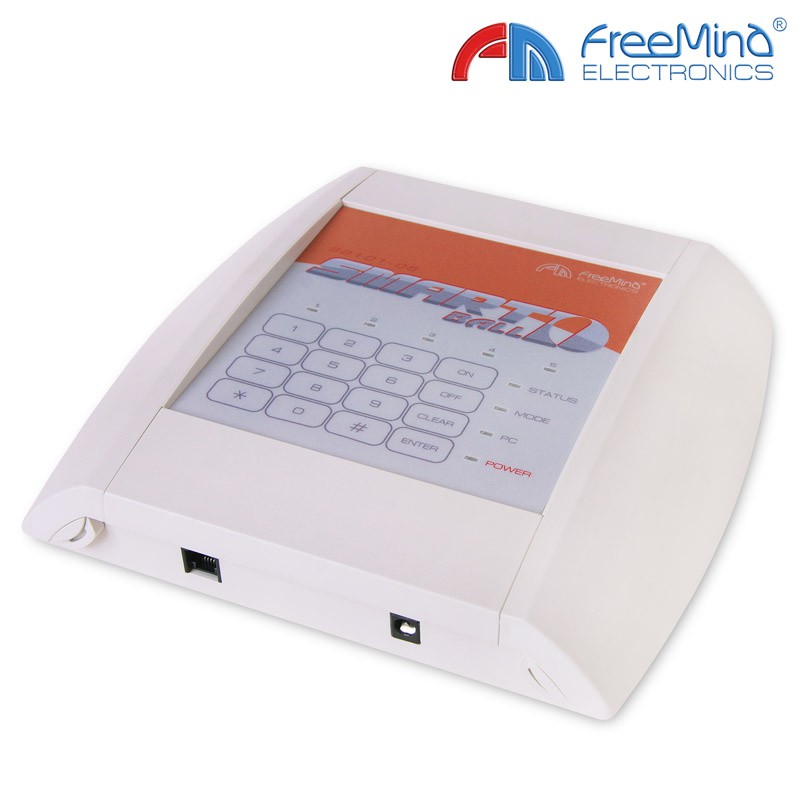

Cистема контроля игрового времени до 5 столов Smart Ball SB101-05

2 000000 033518
Код товара: 03933
Бренд: Freemind Electronics (Россия)

Ключевые характеристики

Количество каналов (игровых столов) 5
Вес 650 г
Интерфейс соединения с компьютером RS232
Упаковка коробка картонная
Мощность 3,5 Вт
Бренд Smart BALL
Мощность нагрузки на один канал 250 В / 5 А
Производитель Freemind Electronics
Габаритные размеры 210 х 200 х 48 мм
Страна производства Россия

Подробное описание

Аксессуар для бильярда изготовлен в России

Компьютерная система управления бильярдным клубом Smart BALL SB101-05 (до пяти столов) предназначена для осуществления финансового контроля, управления освещением игровых столов и последующего анализа наработанных данных.



Система Smart BALL повышает уровень сервиса бильярдного клуба, позволяет исключить возможность обмана со стороны обслуживающего персонала.



Программное обеспечение, устанавливаемое на персональный компьютер, является основной средой работы в электронной системе Smart BALL. Качественно продуманный интерфейс предоставляет пользователю множество инструментов. Все данные хранятся в базе данных, защищенной паролем. Для каждого пользователя системы программное обеспечение Smart BALL позволяет настраивать индивидуальный уровень доступа.



Программное обеспечение Smart BALL имеет обратную связь с контроллером, т.е. при управлении освещением игровых столов с клавиатуры контроллера все изменения в реальном времени отображаются в разделе «Мониторинг». Для повышения уровня защиты всей системы программное обеспечение Smart BALL блокирует пользователю доступ к разделу «Мониторинг» в случае отсутствия подключенных к персональному компьютеру контроллеров.



Структурная схема





Функциональность

  • Управление освещением игровых столов
  • Автономная работа контроллера
  • Мониторинг работы клуба
  • Гибкое управление играми
  • Вывод информации для клиента (подключение дополнительного монитора)
  • Система заказов игровых столов
  • Система тарифных планов
  • Система уровней доступа для пользователей
  • Система клубных карт (подключение считывателя карт)
  • Конструктор клуба
  • Гибкая настройка работы клуба
  • Система скидок / надбавок
  • Резервирование базы данных
  • Фискальная система (подключение фискального регистратора)
  • Регистрация игр в «Журнале работы клуба»
  • Контроль расчетов в «Журнале работы клуба»
  • Печать «Журнала работы клуба»
  • Регистрация всех событий в «Системном журнале»
  • Построение графиков
  • Формирование отчетов в файл
  • Статистика работы клуба
  • Должностные инструкции для персонала
  • Справочная информация по правилам игры на бильярде



Стандартная комплектация

  • Управляющий котроллер - 1 шт.
  • Компакт-диск с программным обеспечением - 1 шт.
  • Блок питания - 1 шт.
  • Кабель интерфейса - 1 шт.
  • Руководство пользователя - 1 шт.
  • Гарантийный талон - 1 шт.
  • Предохранитель - 2/4 шт.
  • Наклейка контрольная - 2 шт.



Минимальные требования к компьютеру

  • Процессор Pentium III 50 МГц
  • ОЗУ 256 Мбайт
  • Жесткий диск 100 Мбайт (для установки программного обеспечения)
  • Разрешение экрана монитора 1024 х 768 пикселов
  • Порты COM
  • Операционная система Microsoft Windows 2000/XP/Vista



Документация

  • Схема электрическая Smart BALL (Для проведения Вашим электриком подготовительных  работ к установке системы Smart BALL мы  предоставляем электрическую схему подключения ламп освещения к управляющему контроллеру)
  • Презентация продукции Smart BALL (Приводятся основные характеристики системы, описание всех моделей контроллеров, комплект поставки, контактная информация)
  • Руководство пользователя Smart BALL (Подробное описание всей системы в целом. Установка и настройка, схемы подключения, работа с контроллером, техническое обслуживание)
  • Программное обеспечение Smart BALL 1.8 (Учебник работы с программой. Пошаговые инструкции по установке и настройке программного обеспечения. Примеры)








Описание



Контроллер SB101-05 системы Smart BALL предназначен для управления лампами освещения бильярдных столов. Максимальное количество подключаемых столов для данной модели контроллера составляет 5 штук. Управление контроллером может осуществляться двумя способами: с подключенного персонального компьютера и через клавиатуру контроллера. Для более гибкого управления контроллеры серии SB101 имеют множество параметров настройки. Режим настроек становится доступным только после ввода пароля доступа. Обмен данными между персональным компьютером и контроллером ведется в закодированнанном виде для повышения уровня защиты. Контроллеры серии SB101 выполнены в эргономичном пластиковом корпусе, предназначенном для установки на вертикальной поверхности (стене). На передней панели контроллера расположены элементы управления в виде клавиатуры и элементы индикации в виде светодиодов. В нижней части контроллера имеются два разъема для подключения кабеля интерфейса и блока питания. Под левой крышкой расположены клеммные разъемы для подключения светильников освещения игровых столов.

CИСТЕМА КОНТРОЛЯ ИГРОВОГО ВРЕМЕНИ ДО 5 СТОЛОВ SMART BALL SB101-05

С помощью клавиатуры:

  • Включение / выключение освещения выбранного игрового стола
  • Включение / выключение освещения всех игровых столов
  • Сброс пароля
  • Вход в режим настроек
  • Выход из режима настроек
  • Включение / выключение звука
  • Включение / выключение ведения архива статистики управления с ПК
  • Включение / выключение ведения архива статистики управления с контроллера
  • Разрешение / запрещение управления освещением игровых столов с контроллера в режиме соединения с ПК
  • Разрешение / запрещение управления освещением игровых столов с контроллера в автономном режиме
  • Разрешение / запрещение управления выбранным игровым столом
  • Разрешение / запрещение управления всеми игровыми столами
  • Разрешение / запрещение автоматического переключения освещения всех игровых столов контроллером при отсутствии соединения с ПК
  • Выбор состояния освещения всех игровых столов при отсутствии соединения с ПК
  • Редактирование пароля
  • Установка даты и времени



Подключение и настройка



Рекомендуемая схема установки и подключения контроллера





Самым оптимальным является размещение контроллера на фальшстене. От ламп освещения подводится монтажный провод (площадь сечения не более 2,5 мм²) за стеной и через отверстия в задней крышке контроллера заходит в отсек, предназначенный для расключения провода на клеммные разъемы. К персональному компьютеру контроллер подключается кабелем интерфейса. Питание контроллера осуществляется через подключаемый сетевой адаптер.



Схема правильного расключения освещения одного игрового стола





ВНИМАНИЕ: Во избежание короткого замыкания категорически запрещается подключать сетевое напряжение 220 В на клеммные разъемы контроллера без включения в цепь нагрузки (ламп освещения).



Блок автоматических выключателей, помимо своей основной функции - отключение при перегрузке, - может понадобиться для управления освещением игровых столов в случае возникновения неисправности в контроллере. Для организации в клубе системы клубных карт система Smart BALL поддерживает два типа клубных карт: магнитные карты и карты со штрих-кодом. Система Smart BALL поддерживает считыватели карт любых моделей от любых производителей.



Схемы подключения считывателей карт





Настройка контроллера

  • При первом включении контроллеры серии SB101 имеют следующие настройки:
  • Пароль для доступа к настройкам «0000»
  • Разрешено управление освещением всех игровых столов
  • Звуковое сопровождение включено
  • Управление освещением с контроллера в автономном режиме разрешено
  • Управление освещением с контроллера в режиме соединения с ПК запрещено
  • Автоматическое переключение освещения игровых столов при потере соединения с ПК отключено
  • При автоматическом переключении освещение всех игровых столов выключается
  • Ведение архива статистики управления с контроллера отключено
  • Ведение архива статистики управления с ПК отключено
  • Текущая дата и время (московское)



Настройка контроллера осуществляется с помощью клавиатуры на передней панели.

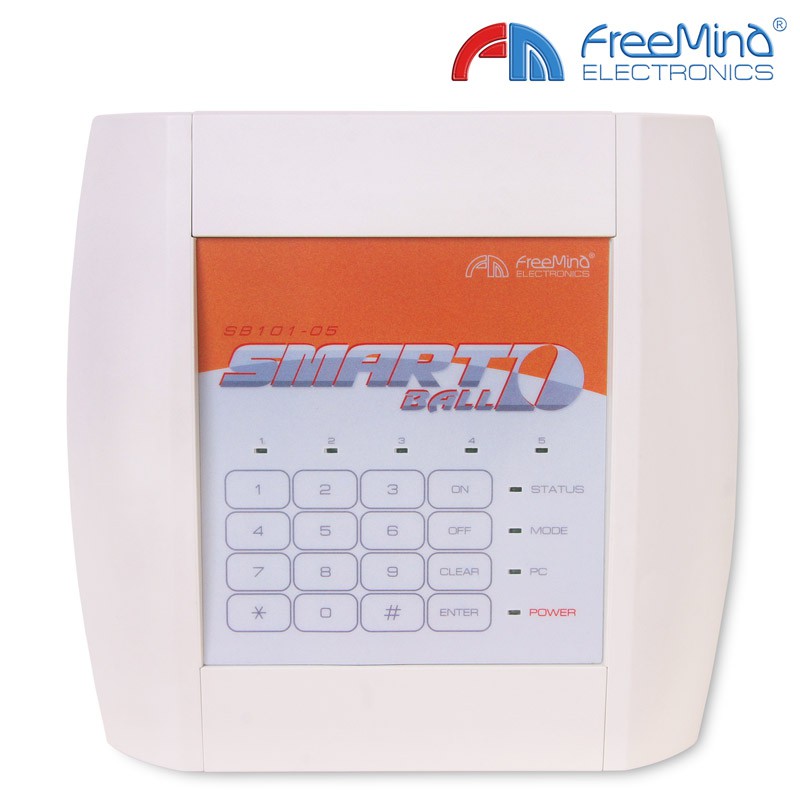

Внешний вид контроллера





Настройку контроллера рекомендуется производить в следующей последовательности:

Шаг 1: Установите собственный пароль.

Шаг 2: Установите количество игровых столов в Вашем клубе.

Шаг 3: Настройте управление освещением с контроллера.

Шаг 4: Настройте ведение архива статистики.

Шаг 5: Установите дату и время.



Подробное описание работы с контроллером Вы можете получить из документации, приведенной выше на данной сранице.



Практические советы



  • Выбор модели Smart BALL. При выборе модели системы Smart BALL следует делать запас по количеству каналов. Оптималный запас составляет 20-40%. Таким образом, при небольшом расширении клуба не понадобится еще одна система, а в случае аварийного выхода из строя нескольких каналов, работу системы можно будет восстановить за счет резервных каналов.
  • Резервные предохранители. Вместе с системой Smart BALL рекомендуется приобретать дополнительный комплект предохранителей (250 В, 5 А). В зависимости от качества электропроводки в вашем клубе и других внешних факторов расход предохранителей может быть разным. В контроллерах системы Smart BALL используются специальные предохранители, которые может быть, проблематично приобрести в магазинах.
  • Защита контроллера. Для защиты системы от несанкционированного доступа к настройкам и электрической части контроллера рекомендуется после установки опломбировать боковые крышки контроллера поставляемыми в комплекте контрольными наклейками и установить пароль для доступа к настройкам контроллера длинной 6-8 символов.
  • Настройка контроллера. Еще одним способом повышения безопасности является правильная настройка контроллера. Управление игровыми столами с контроллера рекомендуется разрешить только в автономном режиме работы контроллера (при отсутствии связи с персональным компьютером). Для непредвиденных ситуаций рекомендуется разрешить автоматическое переключение (включение) освещения всех игровых столов контроллером при отсутствии соединения с персональным компьютером. Незадействованные каналы контроллера (игровые столы) рекомендуется отключить, т.е. запретить управление.
